설명
아두이노와 447MHz 무선모듈을 Seamless하게 통합하여 다품종소량의 무선제품 개발을 용이하게 해주는 개발보드

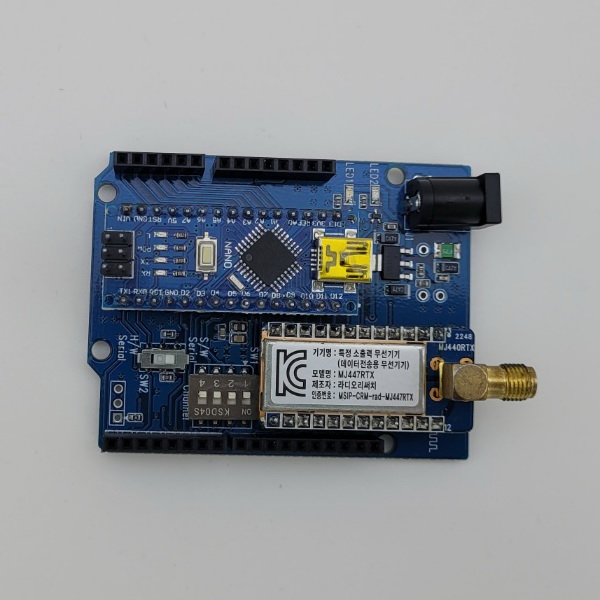

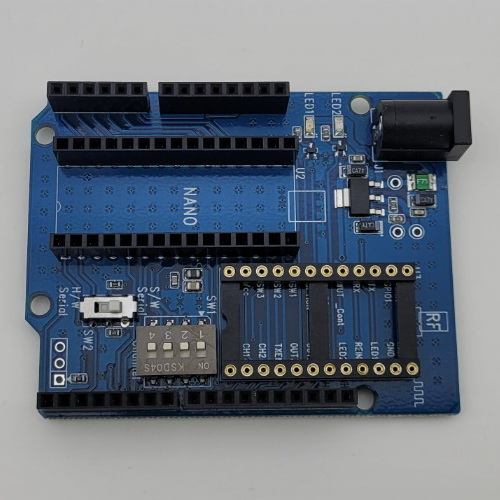

아두이노 나노/ RF 통합보드
특장점
- 장거리 무선 애플리케이션 개발에 유연성 제공
- 딥스위치에 의한 간편한 채널(주파수) 변경
- 시리얼포트를 통한 외부장치와의 통신
- 국내인증 무선모듈 사용으로 상품화 용이
- 기존 아두이노 우노 쉴드 사용
- 아두이노 IDE 및 방대한 리소스 라이브러리와 호환
응용분야
- 홈오토메이션, 원격모니터링 과 로봇분야 등
- 소량 다품종의 장거리무선제품 개발
- IOT 및 무선통신 교육도구
- 유선 애플리케이션의 장거리 무선으로 통합
개요

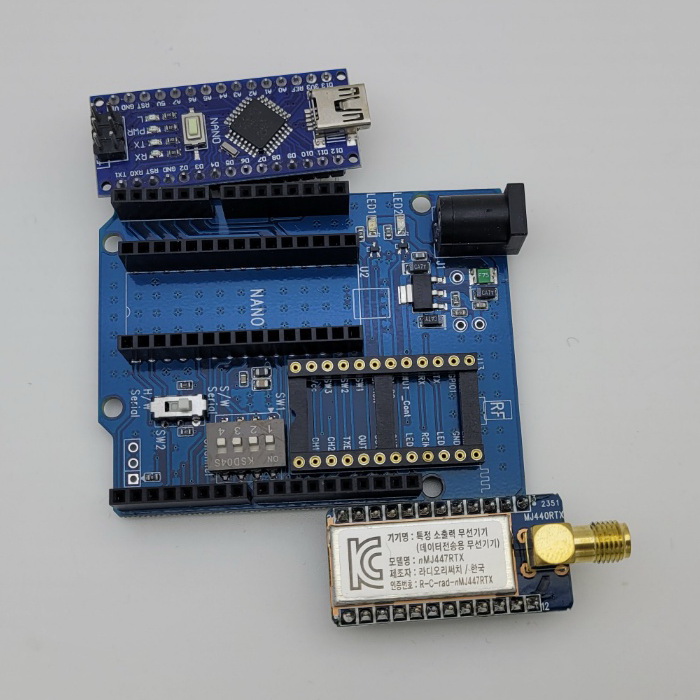

- 아두이노 나노와 RF무선모듈을 Seamless하게 결합
- 아두이노와 동일한 IO 레이아웃을 제공함
- 기존의 프로젝트에 쉽게 통합할 수 있다.
- 아두이노와 무선을 함께 배우고 익힐 수 있는 교육적 도구로는 물론
- 다양한 상용 제품 개발에도 편의성과 경제성을 제공한다.
- 447MHz 대역의 무선모듈을 통해 반이중방식의 양방향 통신을 제공
- 1:1 또는 1:N통신 구성이 가능하다.
- 특히, GHz대역을 사용하는 기기들보다 투과, 회절 및 반사성이 우수하여
- 장거리통신에 유리하며 직렬포트를 통해 외부장치와 신뢰성 있고 효율적인 통신이 가능하다.
- 저전력 고감도 장거리 무선모듈을 사용하여 개활지에서 최대 2KM 까지 통신이 가능하다.

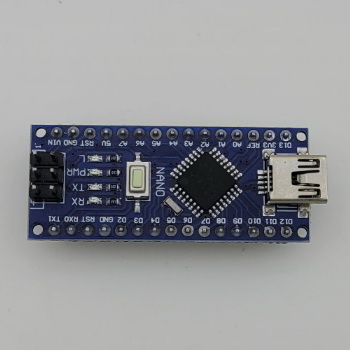

| 콘트롤러 | 아두이노 나노보드(미니USB) | Atmega 328P | CH340 드라이버 설치필요 | |

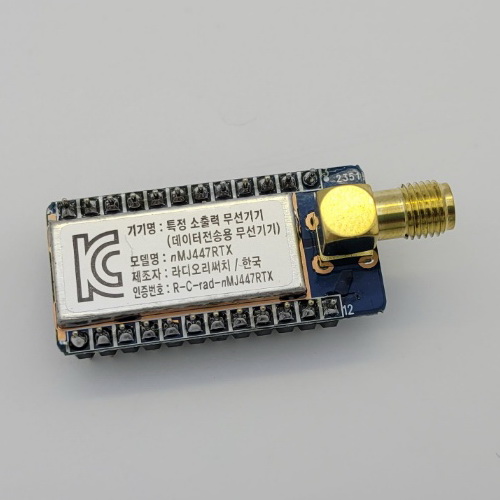

| RF 무선모듈 | 모델명 nMJ447RTX | 주파수 447MHz | 출력 10mW | RF인증 + EMC 인증 |
| 무선채널 | 16개 | 딥스위치(SW1)로 변경 | ||
| 전원 | 12V DC/1A | DC잭 5.5/2.1 | 어댑터선택 | |
| 입력전압/동작전압 | DC 7~12V /DC 5V | |||

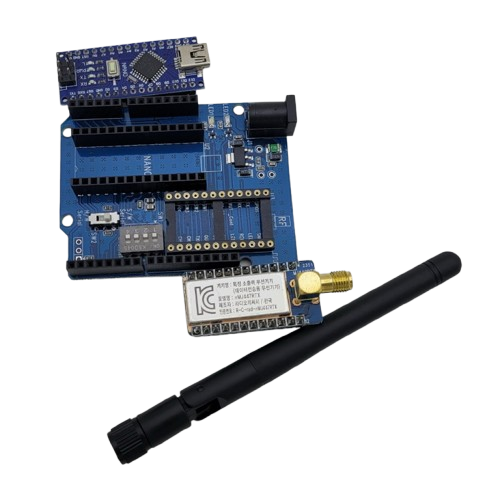

| 안테나 | 헬리컬안테나(기본) : AN-447 | SMA 수 커넥터 | 휩안테나(선택) ; FW-447 | |
| 시리얼포트 | 하드웨어 | 핀번호 0 : RX, 1:TX | 스위치2(SW2) 이용 상태변경 | |
| 핀번호 1 : RX, 2 : TX | 프로그램 업로딩시 S/W시리얼로 전환하여야 한다. | |||
| 기본데이터 속도 9,600bps 로 한다. | ||||
